АЗБУКА ПРОИЗВОДСТВА. Учет расхода газа

В рубрике «Азбука производства» мы продолжаем в алфавитном порядке знакомить читателей со сложными технологическими процессами транспорта голубого топлива. На очереди буква «У» с рассказом об одном из важных направлений деятельности газотранспортного предприятия — учете расхода газа.

Что это такое?

Учет расхода газа — это определение объемов голубого топлива, проводимое на основе измерений и других регламентирующих процедур.

Для чего это нужно?

Точное определение количества газа, поступившего в газопровод, и не менее точное определение объема голубого топлива, поставленного потребителям, — важная функция организации, эксплуатирующей газотранспортное производство. Именно объемы транспортируемого газа определяют экономическую эффективность деятельности предприятия.

Схема ультразвукового расходомера

Увеличенная фотография (JPG, 210 КБ)

Учет расхода газа необходим для осуществления финансовых расчетов между поставщиком и потребителем, контроля за расходными режимами систем газоснабжения, составления и анализа баланса газа, наблюдения за рациональным и эффективным использованием голубого топлива.Поскольку измерения транспортируемых объемов газа происходят при различных условиях (разной температуре, плотности, давлении), то результаты приводят к стандартным условиям, в частности, берут за основу показатели температуры в 20º С и давления — в 760 мм рт. ст. Важнейший вопрос учета голубого топлива — это достоверность измерения объема природного газа и сведение баланса режимов газоснабжения и газопотребления. Результаты, получаемые на узлах измерения расхода газа (УИРГ) поставщика и сумма всех объемов, полученных потребителями, должны сходиться в пределах погрешности средств измерений. Узлы измерения расхода голубого топлива делят на коммерческие, хозрасчетные и технологические. Коммерческие УИРГ необходимы для ведения самого ответственного вида учета, производимого на основании правил и документов и предназначенного для регулирования взаимоотношений между поставщиками и покупателями газа. Хозрасчетные узлы измерения расхода газа осуществляют вид учета в пределах одного хозяйствующего субъекта для контроля затрат, совершенных его отдельными подразделениями. Для оперативного управления технологическими процессами и обеспечения энергоэффективности работы оборудования необходимы технологические УИРГ.

Как это происходит?

Расход голубого топлива фиксируют измерительные комплексы, установленные на всех газотранспортных объектах: газоизмерительные станции (ГИС) на линейной части магистральных газопроводов и узлы измерения расхода газа (УИРГ) на компрессорных и газораспределительных станциях.

Построение систем учета расхода газа связано с использованием целого ряда приборов и сложных методик расчета конечной величины. Для измерения объемов голубого топлива используется несколько методов. Учет расхода газа ведется методом переменного перепада давления с помощью стандартных сужающих устройств, турбинными, ротационными и　вихревыми расходомерами, ультразвуковыми преобразователями и мембранными счетчиками. Измерение расхода газа методом переменного перепада давления на сужающем устройстве осуществляется расходомерами с дисковой диафрагмой, выполненной в виде диска со сквозным отверстием. За счет сужения потока возникает разница давлений, и　чем больше скорость потока, тем меньше внутри него давление. Диафрагма сужает поток, а измерение разницы давлений перед ней и после нее позволяет определять расход газа. В турбинных счетчиках поток голубого топлива приводит в действие колесо турбины, число оборотов которого прямо пропорционально объему проходящего газа. Ультразвуковые расходомеры работают по принципу измерения разности скоростей распространения сигнала по потоку и против потока газа. Принцип действия мембранных и ротационных счетчиков заключается в разделении газа на доли объема с помощью различных подвижных преобразовательных элементов и циклическом суммировании полученных частей. Все приборы учета газа должны обладать высокой точностью измерения в широком диапазоне изменения физических величин, надежностью работы в определенном температурном диапазоне, стабильностью показаний в течение межповерочного интервала.

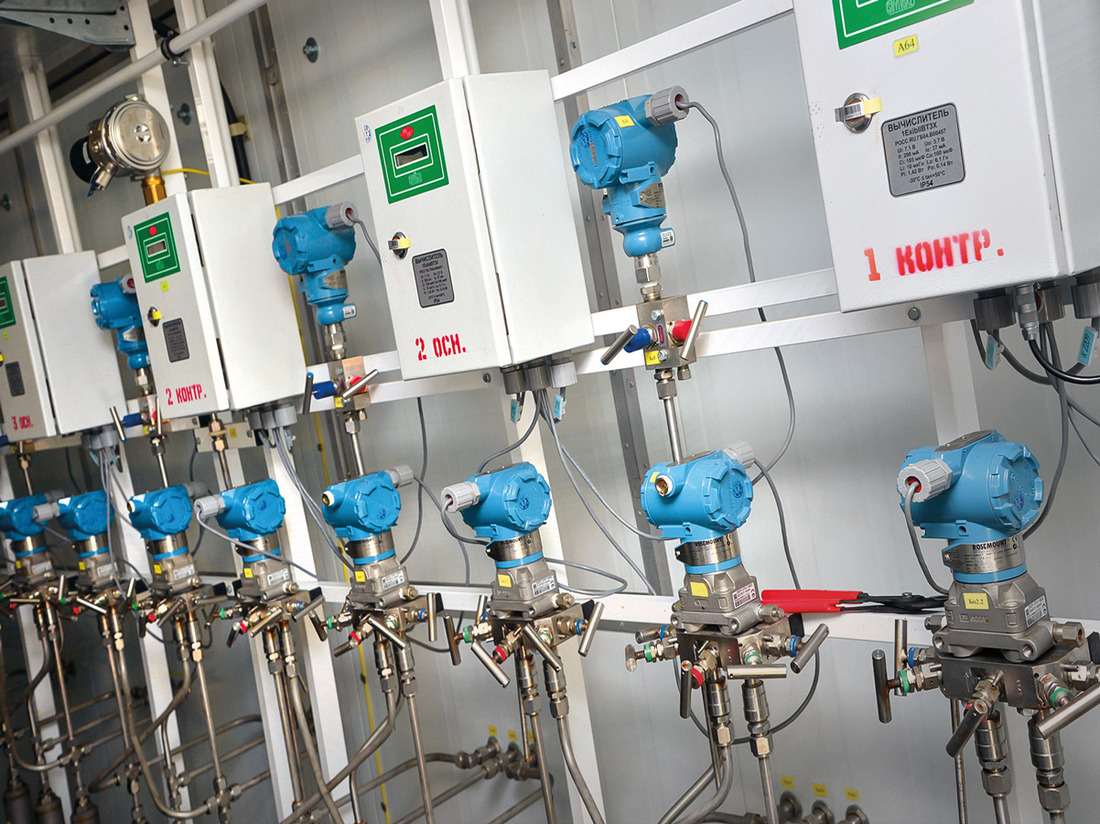

Узлы измерения расхода газа

Увеличенная фотография (JPG, 557 КБ)

Как у нас?

На объектах ООО «Газпром трансгаз Ставрополь» эксплуатируется порядка 1300 коммерческих, хозрасчетных и технологических узлов измерения газа. Они выполняют функции измерения объема голубого топлива на газоизмерительных станциях магистральных газопроводов, газопроводов-отводов и узлах измерения расхода газа газораспределительных станций.

На всех ГИС магистральных газопроводов предприятия для измерения расхода газа используется метод переменного перепада давления — это больше половины расходомеров от общего количества. На ГРС объемы голубого топлива измеряют расходомерами переменного перепада давления, а также турбинными, ротационными и ультразвуковыми счетчиками. Дублирующие системы учета расхода газа в обязательном порядке устанавливаются на газоизмерительных станциях газопроводов, транспортирующих голубое топливо на экспорт. Диаметры эксплуатируемых расходомеров варьируются от 25 до 1000 миллиметров. Точность работы узлов измерения газа контролируют метрологи в составе служб КИПиА, телемеханики, эксплуатации АСУ ТП и метрологии филиалов ООО «Газпром трансгаз Ставрополь».
