АЗБУКА ПРОИЗВОДСТВА. Трубопроводная арматура
Для чего это нужно?
Эксплуатация объектов и управление технологическим режимом работы невозможны без такого важного элемента, как трубопроводная арматура. С помощью этого технического устройства решаются задачи по регулированию, остановке и переключению газовых потоков на , и стациях. Кроме того, трубопроводная арматура выполняет множество вспомогательных функций на газотранспортных объектах различного назначения.

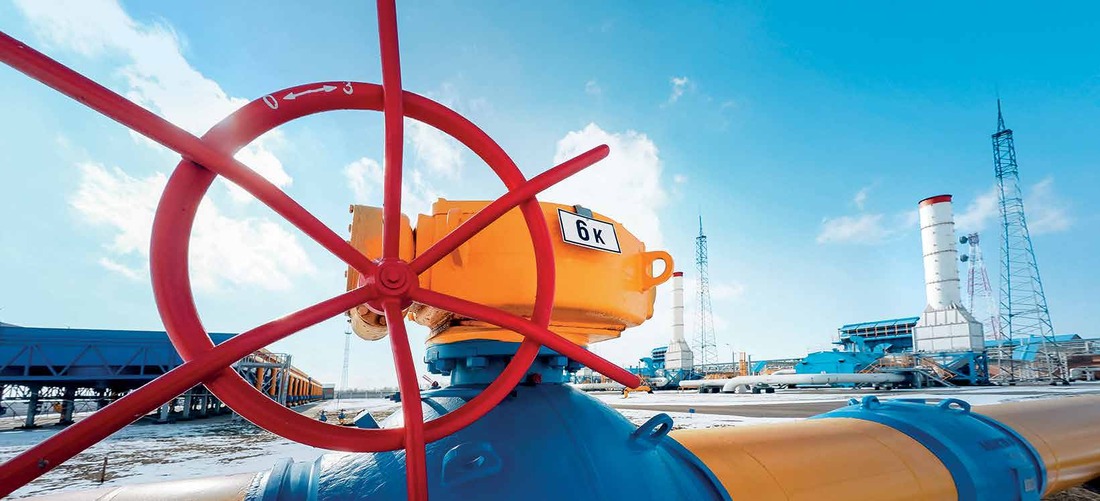

На маховике обязательно указывают направления вращения при открывании и закрывании арматуры.
Для надежного и длительного срока эксплуатации ТПА должна обладать прочностью, устойчивостью к коррозии, герметичностью и надежностью. При строительстве и эксплуатации арматуру выбирают с учетом физико-химических свойств и температуры перекачиваемого газа и окружающей среды.

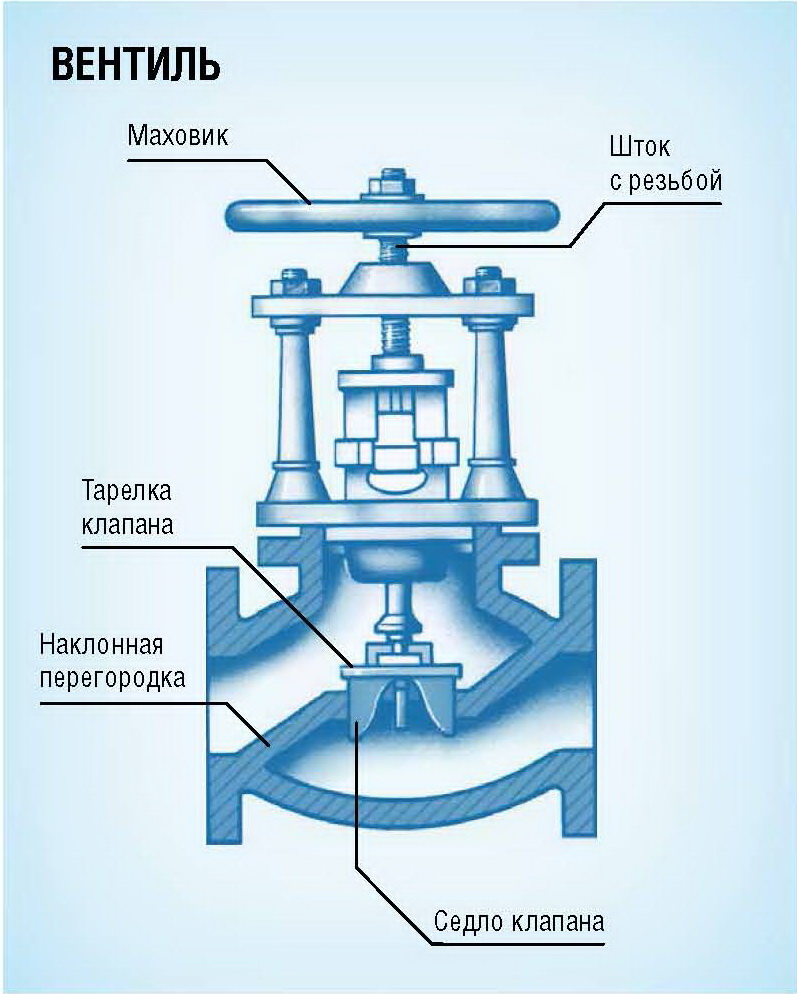

Схема устройства вентеля
Запорная арматура необходима для герметичного разобщения одной части газопровода от другой. Регулирующая ТПА предназначена для управления параметрами газа путем изменения расхода или проходного сечения. Предохранительная арматура служит для автоматической защиты оборудования и от разрушения при недопустимом превышении давления посредством сброса избытков газа. Арматура обратного действия нужна для автоматического предотвращения обратного потока газа и обеспечения его движения только в одном направлении.
Также на газотранспортных объектах используют комбинированную арматуру, совмещающую различные функции, например, запорно-обратную или запорно-регулирующую.
Как это работает?
Принцип действия ТПА основан на изменении пропускного сечения трубы и последующем изменении силы потока газа. В основном арматура состоит из запорного или дроссельного устройства и управляющего органа (привода). По способу управления ТПА классифицируют на арматуру с ручным, дистанционным или автоматическим управлением с использованием различных типов приводов: механического, пневматического, электрического, гидравлического и других. По конструктивному принципу трубопроводную арматуру делят на задвижки, клапаны (вентили), затворы и краны.
Задвижка отличается перпендикулярным, а клапан параллельным перемещением запирающего или регулирующего элемента относительно оси движения газа в трубе.
В затворе рабочий элемент совершает вращение вокруг оси, расположенной под определенным углом к оси направления газового потока, и имеет форму диска.
В кране рабочая часть вращается вокруг своей оси, совершая поступательные перемещения. Главный элемент оборудования имеет форму тела вращения и может перемещаться под разным углом к направлению оси движения газового потока. кранового типа по форме рабочего элемента может быть конусной, шаровой и цилиндрической.
Одними из самых распространенных и надежных типов запирающих устройств в газовой промышленности сегодня являются шаровые краны. Они обладают большим запасом прочности и способны надежно служить десятки лет.
Как у нас?
В ООО «Газпром трансгаз Ставрополь» на газотранспортных объектах эксплуатируется около 23 тысяч единиц трубопроводной арматуры. ТПА используется на всех основных производственных звеньях системы транспорта газа: линейной части , и станциях. Номинальный диаметр эксплуатируемой в Обществе трубопроводной арматуры варьируется от 50 до 1400 миллиметров. В большинстве случаев используются шаровые краны с различными способами управления и типами приводов. Ежегодно количество эксплуатируемой трубопроводной арматуры меняется — это связано с капитальным ремонтом и реконструкцией производственных объектов Общества.
