АЗБУКА ПРОИЗВОДСТВА. Редуцирование газа
Что это такое?
Редуцирование газа — это процесс снижения давления на входе в до заданного значения и поддержания его с определённой точностью.
Это интересно:
В зависимости от категории потребителя различают газопроводы низкого давления — для газоснабжения жилых домов, а также среднего и высокого — для подачи газа на промышленные предприятия.
Для чего это нужно?
Прежде чем газ загорится голубым пламенем на кухонной плите, он проходит тысячи километров по трубам. Нагнетаемый компрессорными станциями до определённых значений давления природный газ направляется по магистральному газопроводу к . Высокое давление в газовых магистралях (5,4 — 7,4 МПа) совершенно не подходит для бытового потребления. Поэтому одно из основных назначений — снижение этого параметра до необходимого значения.
В частности, на газораспределительные и газорегулирующие пункты голубое топливо подают с давлением 0,3–0,6 МПа. С давлением 1,2 МПа (в крайне редких случаях более) газ поступает к крупным потребителям, например, ТЭЦ, ГРЭС, . На выходе подача голубого топлива обеспечивается с относительной погрешностью не более 10% от установленного рабочего давления.
Как это происходит?

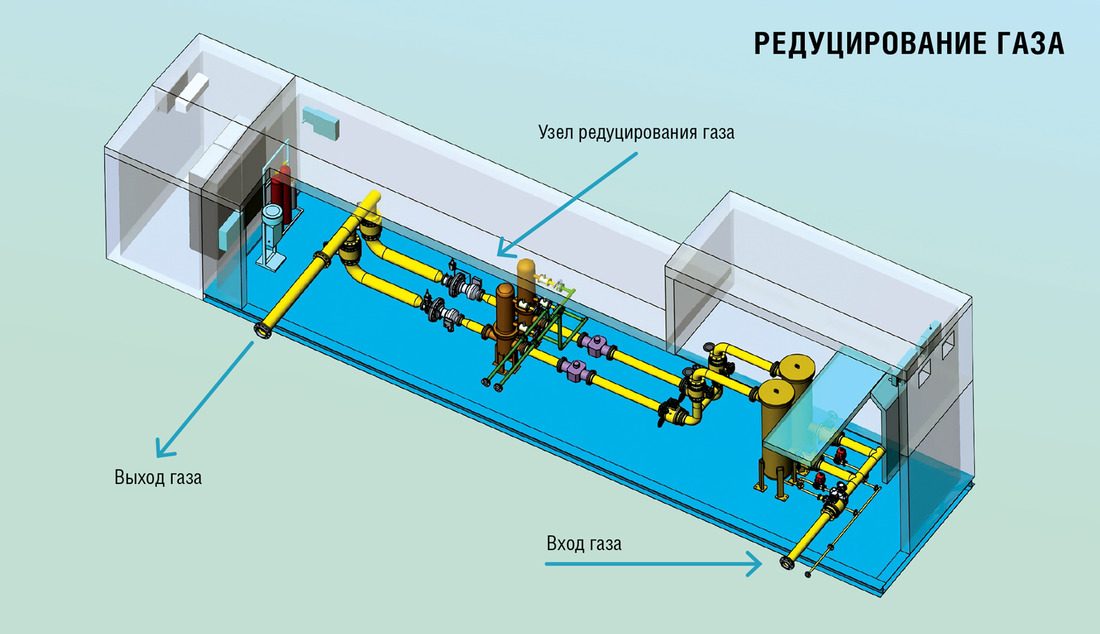

Процесс редуцирования на голубое топливо проходит наряду с очисткой, подогревом, замером расхода и одоризацией. Снижение давления осуществляется в непрерывном режиме через узел редуцирования при помощи автоматических клапанов регуляторов различных модификаций. В качестве регуляторов давления на используются регуляторы прямого и непрямого действия.
Технологические схемы ряда предполагают наличие двух и более линий редуцирования с обязательным наличием резервных. На каждом выходе из станции имеется блок предохранительных клапанов на случай превышения давления сверх установленных пределов.
При отклонении выходного давления газа от допустимого значения датчик, настроенный на определенный параметр, дает команду на переключение крана и автоматический пуск в работу другого регулятора. Одновременно с этим происходит оповещение обслуживающего персонала станции при помощи звуковой и световой сигнализации, позволяющей оперативно отреагировать и устранить сбой в работе оборудования.
Как у нас?

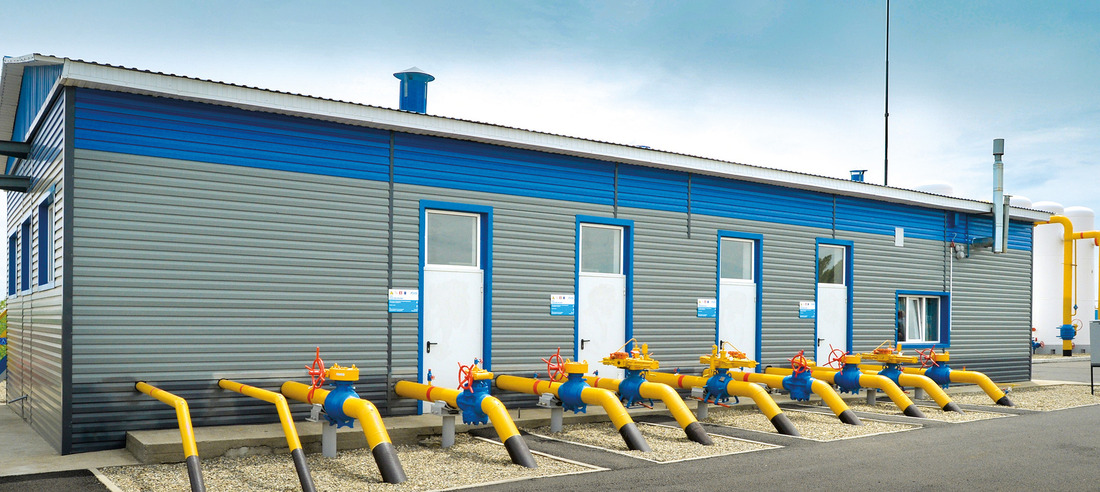

На ООО «Газпром трансгаз Ставрополь» снижение давления происходит в блоках (узлах) редуцирования газа. Фактическое выходное давление на станциях Общества варьируется от 0,1 МПа до 1,2 МПа. На ГРС голубое топливо очищают, при необходимости подогревают, редуцируют, одорируют, замеряют и через выходной газопровод направляют потребителям. Для редуцирования газа на Общества используют десятки разных типов регуляторов давления. Процесс снижения давления осуществляют как в ручном, так и в автоматическом режиме.
