ВНУТРИТРУБНАЯ ДИАГНОСТИКА

Что это такое?

Справка:

Часть газопроводов конструктивно не удовлетворяют требованиям контролепригодности по проведению ВТД, в частности, это газопроводы с крутоизогнутыми отводами 1,5 Д, неравнопроходного диаметра или с неравнопроходной трубной арматурой, газопроводы не оснащенные стационарными камерами запуска-приема. Применение традиционного внутритрубного диагностического оборудования на таких участках невозможно. Альтернатива — использование специализированных систем, способных беспрепятственно преодолевать конструктивные особенности трубы.


Внутритрубная диагностика (ВТД) — это комплекс работ, обеспечивающий получение информации о дефектах газопровода с использованием внутритрубных инспекционных приборов.

Для чего это нужно?

Эффективная и безопасная эксплуатация магистральных газопроводов — важнейшая задача для газотранспортного предприятия. Для надежности поставок газа чрезвычайно необходимо поддерживать требуемые характеристики трубы. Значительная протяженность и малодоступность газовых магистралей не позволяют полноценно использовать различные методы неразрушающего контроля. Оценку реального состояния газопровода как раз и дает внутритрубная диагностика, обеспечивающая доступ и к внутренней, и к наружной поверхности трубы и предоставляющая возможность своевременно выявлять дефекты газовой магистрали.

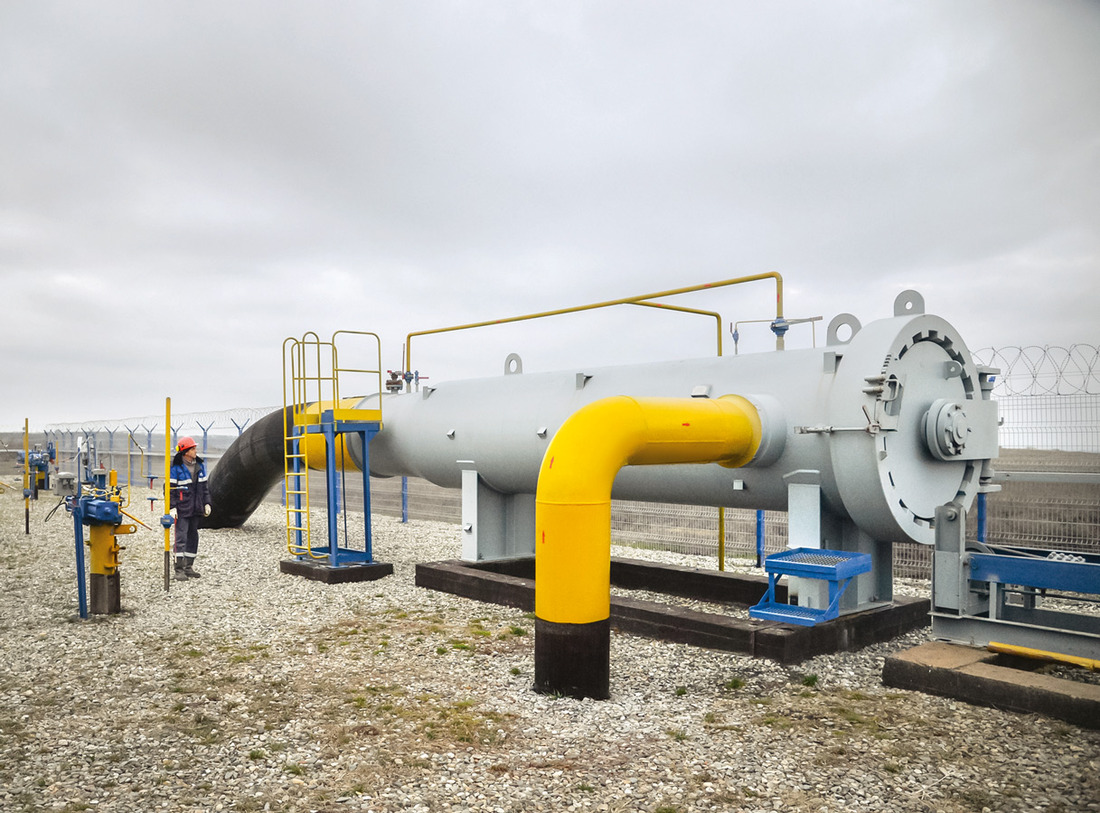

Камера запуска устройства ВТД

Камера запуска устройства ВТД

Как это происходит?

Для обследования стальных труб самый информативный метод внутритрубной диагностики — магнитный. С его помощью можно определить виды, размеры и местоположения дефектов. Метод основан на регистрации полей рассеяния, образующихся при намагничивании стенки газопровода. При наличии дефекта в стенке трубы часть магнитного потока рассеивается, что фиксируется датчиком. Очистной скребок, магнитный очистной поршень, профилемер, дефектоскопы продольного и поперечного намагничивания — в ВТД участвуют сразу несколько устройств. Необходимым условием для проведения качественной внутритрубной диагностики является хорошая очистка трубы. Это как раз задача очистного скребка. Он очищает внутреннюю полость и стенки газопровода от различных отложений, загрязнений и посторонних предметов. После этого магнитный очистной поршень осуществляет намагничивание газовой магистрали и собирает металлические предметы в трубе. Затем в дело вступает профилемер. Он предназначен для измерения профиля внутренней поверхности трубы и тестовой оценки проходимости газопровода. Итоговая работа, а именно: непосредственное обнаружение и регистрация дефектов, — задача дефектоскопов продольного и поперечного намагничивания. Вместе с ними часто запускают еще и навигатор — для обеспечения высокоточной привязки к топографическим координатам газопровода.

Схема магнитного дефектоскопа

Схема магнитного дефектоскопа

Заключительный этап ВТД — подготовка отчета. Он делается по результатам сигналов, зафиксированных инспекционным оборудованием. Для их расшифровки используют специальные программные разработки. Финальному отчету, как правило, предшествует экспресс-отчет — предварительный. Он выдается в максимально короткие сроки с указанием значительных дефектов, подлежащих немедленному устранению. Максимально полную информацию обо всех аномалиях газопровода предоставляет окончательный отчет.

Как у нас?

Ежегодно в ООО «Газпром трансгаз Ставрополь» с помощью ВТД обследуют более полутысячи километров магистральных газопроводов. На предприятии внутритрубную диагностику газовых трасс проводят каждые пять лет. Отдельные участки, особенно важные, проверяют один раз в три года. ВТД позволяет обследовать газопроводы диаметром от 273 до 1420 мм. Последнюю внутритрубную диагностику в Обществе провели на газопроводе-отводе на г. Буденновск (завод пластмасс). Обследование газовой магистрали выполнили на участке протяженностью 25 километров. В ООО «Газпром трансгаз Ставрополь» техническую готовность для проведения ВТД имеют около 40 процентов газопроводов.

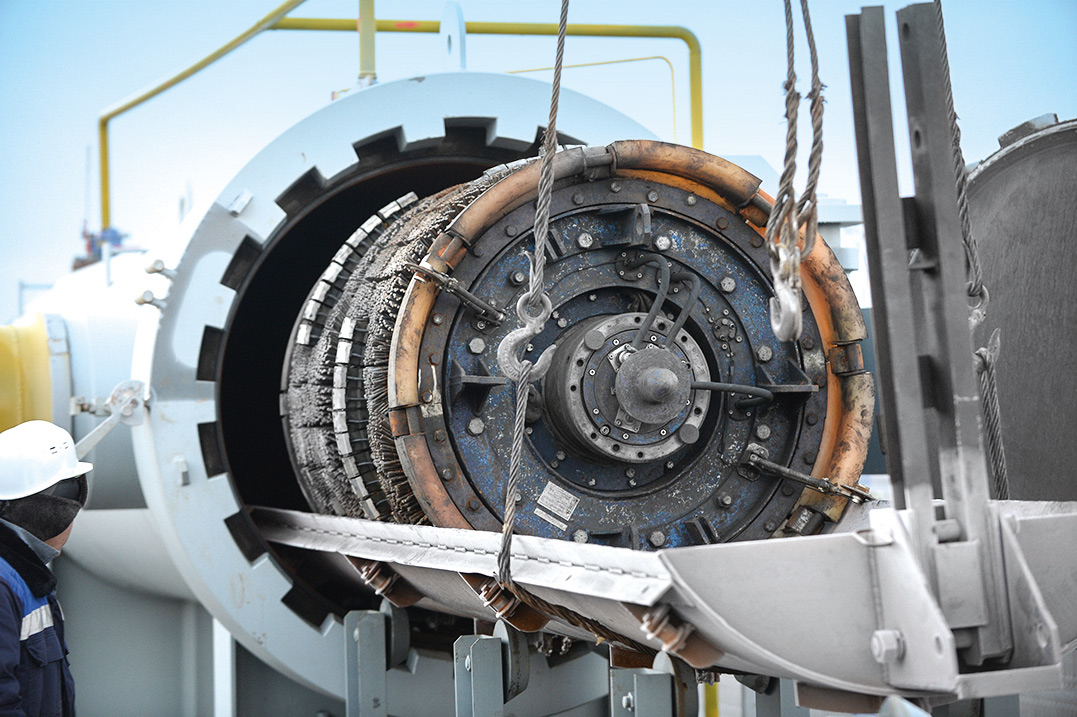

Подготовка к запуску дефектоскопа

Подготовка к запуску дефектоскопа
