ИЗОЛЯЦИЯ ГАЗОПРОВОДА

Что это такое?

Это интересно:

Термоусаживающиеся манжеты используют для надежной защиты стыков и соединений газопровода при проведении строительных и ремонтных работ. Диаметр приспособлений больше, чем диаметр трубы, что позволяет без затруднений зафиксировать муфту на поверхности газопровода. Технология монтажа изделия основана на нагревании манжеты. После остывания она существенно уменьшается в размерах и плотно облегает конструкцию. Получается монолитное соединение, надежно защищающее газопровод от различных негативных факторов внешней среды.

Изоляция газопровода — это покрытие наружной поверхности трубы специальными мастиками и оберточными лентами для защиты металла от различных факторов внешней среды.


Азбука производства. Видеоверсия проекта.

Инфографика «Изоляция газопровода»

Для чего это нужно?

Главное предназначение изоляции газопровода — препятствовать возникновению коррозии, сохраняя без изменений все физические и химические характеристики трубы. Газопровод значительной протяженности может подвергаться различным влияниям и нагрузкам. А это значит, что защита одной и той же газовой магистрали на разных участках, в частности при пересечениях с автомобильными и железными дорогами, водными преградами, может потребовать разных изоляционных материалов и методов их нанесения. Изоляция должна быть водонепроницаема, диэлектрически надежна, химически устойчива в грунтах, механически прочна и эластична, должна хорошо прилипать к трубе.

Существует два основных способа изоляции трубы: предварительное нанесение изоляционного слоя в заводских условиях и защита газопровода уже после монтажа. В зависимости от предназначения изоляционные покрытия бывают нормального, усиленного и весьма усиленного типа. Для изоляции, в основном, применяют покрытия, изготовленные на битумной основе, а также полимерные (пластмассовые) материалы.

Как это происходит?

Технология строительства газопровода предусматривает изоляцию трубы исключительно в заводских условиях. Нанесение защиты в местах нахождения газовой магистрали допустимо только при проведении капитального и текущего ремонта газопровода. В полевых условиях эти работы полностью механизированы. Процесс нанесения изоляционного покрытия обеспечивают очистные и изоляционные машины (комбайны). Ручной способ изоляции применяют только при защите отдельных стыков или небольших участков газовой магистрали.

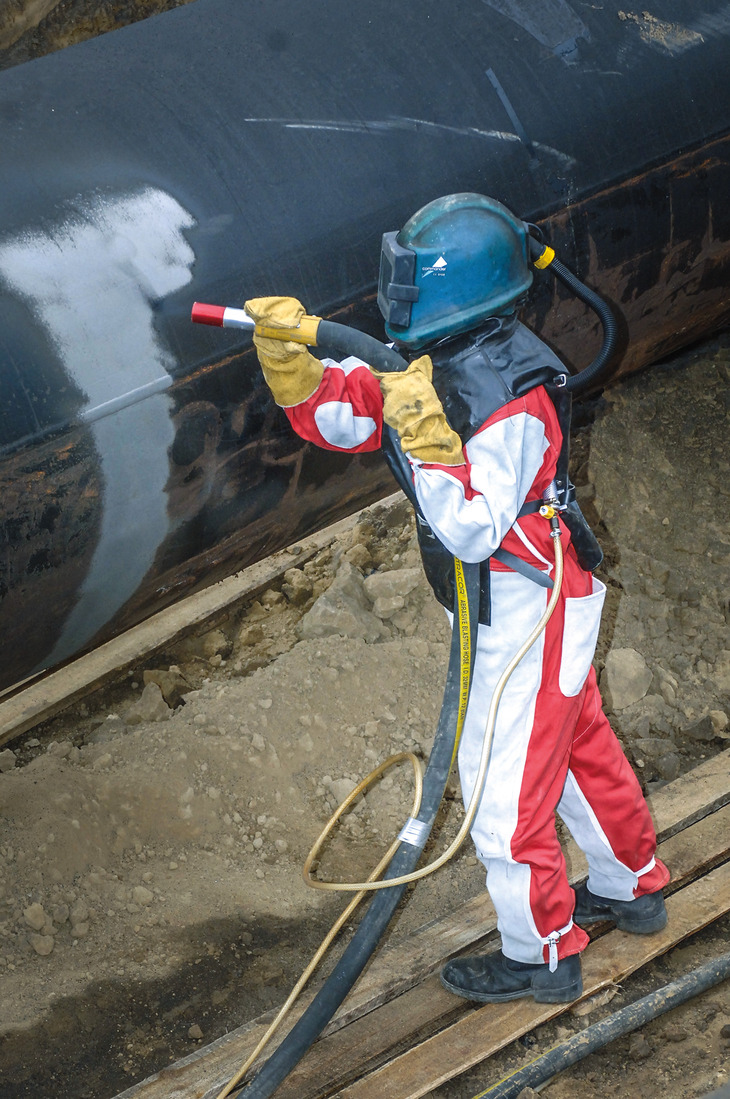

Важное значение имеет подготовка трубы к изоляции. С помощью трубоочистных машин и специальных щеток газопровод очищают до металлического блеска от загрязнений и продуктов коррозии. Затем на газопровод наносится грунтовка толщиной в десятую часть миллиметра и после ее высыхания — горячая битумная мастика. Ее накладывают в несколько слоев — в зависимости от требований, предъявляемых к изоляции. Далее — черед пленки. Ею обертывают трубу по спирали таким образом, чтобы она прилегала максимально плотно — без морщин и складок (гофр). После этого толщину и сплошность защитных покрытий проверяют методом неразрушающего контроля с применением толщиномеров, искровых дефектоскопов и других измерительных приборов.

Нанесение изоляционного покрытия

Нанесение изоляционного покрытия

Как у нас?

В ООО «Газпром трансгаз Ставрополь» при капитальном строительстве газопроводов используются трубы только с заводской изоляцией в полимерном исполнении. Нанесение защиты в заводских условиях обеспечивает долговечность и надежность покрытия. При выполнении таких работ изоляция наносится только на места сварных стыков газопровода. Их изолируют специальным материалом — термоусаживающимися манжетами.

Другие виды работ на предприятии предусматривают нанесение изоляции уже непосредственно на месте нахождения объекта. В частности, битумно-уретановую мастику («Биурс») используют при изоляции переходов «земля — воздух» на компрессорных и газораспределительных станциях, линейной части газопровода, а также при защите крановых узлов. Двухкомпонентную мастику наносят специальными установками методом напыления на изолируемую поверхность.

Еще один вид изоляционной защиты применяется при капитальном ремонте газопровода (переизоляции) — это рулонный армированный материал с пленочным покрытием. Такой тип изоляции состоит из грунтового слоя, слоя армированной мастики и пленочного покрытия (обертки).

Толщина изоляционных покрытий трубы варьируется от пятнадцати до тридцати пяти миллиметров — в зависимости от технических характеристик и условий прокладки газопровода.
